Trong lĩnh vực sản xuất điện tử, việc lựa chọn vật liệu và kỹ thuật xử lý quyết định trực tiếp đến hiệu suất, độ tin cậy và tuổi thọ của sản phẩm. Đồng thau, một hợp kim kẽm-đồng, là vật liệu lý tưởng để sản xuất linh kiện điện tử do tính dẫn điện, dẫn nhiệt, chống ăn mòn và khả năng gia công thuận lợi của nó. Công nghệ gia công CNC, đặc trưng bởi độ chính xác cao, hiệu quả cao và tính nhất quán cao, đáp ứng hoàn hảo nhu cầu về độ chính xác kích thước và cấu trúc phức tạp trong các bộ phận điện tử. Vậy bạn có biết ứng dụng cụ thể củaBộ phận đồng thau CNCđang trong sản xuất điện tử?
Thiết bị liên lạc
Thiết bị liên lạc yêu cầu độ ổn định truyền tín hiệu cực cao và khả năng chống nhiễu. Các bộ phận bằng đồng thau được gia công bằng máy CNC-đóng vai trò quan trọng trong việc dẫn tín hiệu, che chắn và kết nối trong lĩnh vực này. Trong thiết bị trạm gốc 5G, đồng thau là vật liệu cốt lõi cho đầu nối RF do có điện trở suất thấp (khoảng 0,017-0,021 Ω·mm²/m). Gia công CNC xử lý chính xác các thanh hoặc tấm đồng thau thành dây dẫn bên trong, dây dẫn bên ngoài và vỏ cho các dòng đầu nối như SMA và loại N, kiểm soát dung sai kích thước trong phạm vi ±0,005 mm. Điều này đảm bảo kết hợp trở kháng (thường là 50Ω hoặc 75Ω) cho các đầu nối, giảm phản xạ và suy giảm tín hiệu. Ví dụ, các đầu nối cấp liệu bằng đồng thau trong ăng-ten của trạm gốc, được sản xuất thông qua quá trình tiện và phay CNC kết hợp, đạt được cấu trúc ren phức tạp và thiết kế rãnh bịt kín. Điều này đảm bảo truyền tín hiệu hiệu quả trong khi chịu được thời tiết từ môi trường ngoài trời.

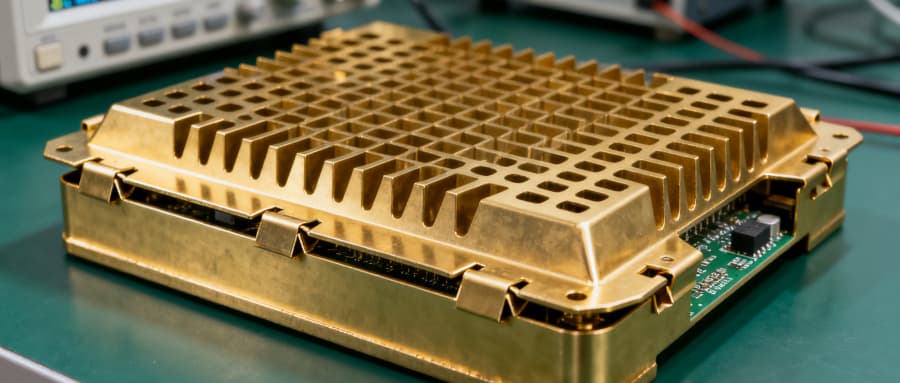

Hơn nữa, tấm chắn nhiễu điện từ (EMI) trong thiết bị liên lạc là một ứng dụng điển hình cho các bộ phận bằng đồng thau CNC. Khi tần số liên lạc liên tục tăng lên, các vấn đề EMI trở nên nổi bật hơn. Tấm chắn bằng đồng thau chặn tín hiệu điện từ bên ngoài một cách hiệu quả và ngăn chặn rò rỉ tín hiệu bên trong. Việc kết hợp các quy trình đục lỗ và phay CNC cho phép gia công các tấm đồng thau thành tấm chắn có lỗ tản nhiệt chính xác và cấu trúc-khớp vừa khít, chứa các linh kiện điện tử thu nhỏ như mô-đun RF của điện thoại thông minh và gói chipset bộ định tuyến. Dữ liệu thử nghiệm từ một nhà sản xuất thiết bị truyền thông cho thấy tấm chắn bằng đồng gia công CNC có thể đạt hiệu suất che chắn trên 60 dB, cao hơn đáng kể so với tấm chắn kim loại thông thường, đảm bảo thiết bị hoạt động ổn định trong môi trường điện từ phức tạp.
Điện tử ô tô
Thiết bị điện tử ô tô hoạt động trong môi trường khắc nghiệt, chịu đựng nhiệt độ cao, độ rung, ô nhiễm dầu và các thách thức khác. Các bộ phận bằng đồng thau được gia công bằng máy CNC- bằng đồng thau, với độ bền cơ học và khả năng chống ăn mòn tuyệt vời, đóng vai trò là "xương sống" trong hệ thống điện tử ô tô. Vỏ cảm biến bằng đồng thau được sử dụng rộng rãi trong các hệ thống quản lý động cơ. Ví dụ: vỏ bằng đồng của cảm biến vị trí trục khuỷu được quay CNC để tạo ra các bề mặt tham chiếu và lỗ tín hiệu gắn kết có độ chính xác cao, đảm bảo thu chính xác tín hiệu tốc độ động cơ. Khả năng chịu nhiệt độ-cao của đồng thau (điểm nóng chảy khoảng. 900-940 độ ) cho phép nó hoạt động-lâu dài trong khoang động cơ (nơi nhiệt độ có thể vượt quá 150 độ ) mà không bị biến dạng. Kết hợp với các cấu trúc làm kín được gia công bằng máy CNC, nó ngăn chặn hiệu quả sự xâm nhập của dầu vào cảm biến, kéo dài tuổi thọ sử dụng của cảm biến.
Thiết bị đầu cuối kết nối trong thiết bị điện tử ô tô là một ứng dụng quan trọng khác dành cho các bộ phận bằng đồng thau được gia công bằng máy CNC-. Đầu nối bộ dây điện ô tô yêu cầu kết nối ổn định cho hàng trăm điểm tiếp xúc. Các cực bằng đồng thau, với đặc tính dẫn điện và lò xo tốt, đảm bảo truyền dòng điện liên tục. Quy trình dập chính xác CNC có thể chế tạo các thiết bị đầu cuối từ dải đồng thau có độ dày chỉ 0,1-0,3 mm, trong khi các thao tác uốn và cắt tạo thành các cấu trúc tiếp xúc phức tạp. Để nâng cao hơn nữa độ bền, một số thiết bị đầu cuối bằng đồng thau trải qua quá trình{10}mạ CNC sau (ví dụ: mạ vàng) để giảm khả năng chống tiếp xúc và cải thiện khả năng chống mài mòn. Thống kê chỉ ra rằng các đầu nối bằng đồng được gia công CNC có thể đạt được độ bền giao phối trên 10.000 chu kỳ, đáp ứng yêu cầu về tuổi thọ sử dụng của toàn bộ phương tiện (thường là 10-15 năm).
Điện tử tiêu dùng
Thiết bị điện tử tiêu dùng đang có xu hướng mỏng hơn, nhẹ hơn và có hình thức nhỏ hơn, đặt ra các yêu cầu nghiêm ngặt về độ chính xác từng phần và chất lượng thẩm mỹ. Công nghệ gia công CNC cho phép sản xuất thu nhỏ các bộ phận bằng đồng thau. Trong điện thoại thông minh, các bộ phận bằng đồng như viền camera và khung nút được sử dụng rộng rãi. Ví dụ: viền máy ảnh thường có đường kính chỉ 5-10 mm và yêu cầu các tính năng như mặt vát có độ bóng cao và lỗ ren trong không gian hạn chế này. Trung tâm tiện CNC được trang bị-trục quay tốc độ cao thực hiện cắt tốc độ cao trên các thanh đồng thau, tạo ra các bezels có độ nhám bề mặt Ra Nhỏ hơn hoặc bằng 0,8 μm. Quá trình anodizing hoặc mạ tiếp theo sẽ nâng cao tính thẩm mỹ và khả năng chống mài mòn.
Ngoài ra, các bộ phận bằng đồng thau được gia công bằng máy CNC{0}}rất cần thiết trong mô-đun quản lý nhiệt của máy tính xách tay. Độ dẫn nhiệt của đồng thau (khoảng. 108-110 W/(m·K)) cao hơn đáng kể so với hợp kim nhôm, khiến nó trở thành vật liệu lý tưởng cho tản nhiệt. Phay CNC có thể gia công các khối đồng thau thành tản nhiệt với các cánh tản nhiệt dày đặc, kiểm soát khoảng cách các cánh tản nhiệt trong vòng 0,5 mm, tăng đáng kể diện tích bề mặt tản nhiệt. Sau khi sử dụng tản nhiệt bằng đồng thau được gia công bằng máy CNC{6}}, một nhà sản xuất máy tính xách tay đã báo cáo rằng nhiệt độ CPU thấp hơn 8-10 độ so với tản nhiệt bằng hợp kim nhôm truyền thống, giải quyết hiệu quả các thách thức về nhiệt trong máy tính xách tay hiệu suất cao. Đồng thời, các khớp nối ống dẫn nhiệt bằng đồng được gia công CNC, với các mối nối ren và kết cấu hàn chính xác, đảm bảo độ kín của hệ thống làm mát, ngăn ngừa rò rỉ chất làm mát.
Kiểm soát công nghiệp
Hệ thống điều khiển công nghiệp đòi hỏi độ chính xác và ổn định của bộ phận cực kỳ cao. Các bộ phận bằng đồng thau được gia công bằng máy CNC-bằng đồng thau đóng vai trò quan trọng trong các thiết bị như PLC (Bộ điều khiển logic lập trình), động cơ servo và cảm biến. Trong các mô-đun I/O (Đầu vào/Đầu ra) của PLC, khối đầu cuối bằng đồng là thành phần cốt lõi để kết nối các thiết bị bên ngoài với PLC. Gia công CNC đảm bảo sai số khoảng cách giữa các chốt không vượt quá ±0,02 mm, đảm bảo kết nối đáng tin cậy với dây dẫn. Hơn nữa, lực chèn và rút của các thiết bị đầu cuối được kiểm soát chính xác thông qua thiết kế kết cấu được gia công bằng máy CNC, ngăn ngừa lỗi tiếp xúc do lực quá mức hoặc không đủ.
Cổ góp trong động cơ servo là một ví dụ cổ điển khác về bộ phận bằng đồng được gia công CNC{0}}. Cổ góp là bộ phận quan trọng để đảo chiều dòng điện trong động cơ servo DC, đòi hỏi phải gia công chính xác các thanh cổ góp và khe mica trên bề mặt của nó. Công nghệ tiện và phay CNC kết hợp có thể hoàn thành nhiều quy trình-chẳng hạn như gia công đường kính ngoài, mặt cuối và rãnh-trong một thiết lập duy nhất. Độ chính xác về kích thước của các thanh cổ góp có thể đạt cấp IT5, với độ nhám bề mặt Ra Nhỏ hơn hoặc bằng 0,4 μm. Khả năng dẫn điện và chống mài mòn tuyệt vời của cổ góp bằng đồng thau đảm bảo chuyển mạch ổn định trong động cơ servo hoạt động ở tốc độ cao, giảm phát sinh tia lửa và kéo dài tuổi thọ động cơ. Thử nghiệm của một nhà sản xuất thiết bị công nghiệp cho thấy rằng việc sử dụng cổ góp bằng đồng được gia công CNC{10}}đã giảm hơn 30% tỷ lệ hỏng hóc khi vận hành động cơ so với các phương pháp gia công truyền thống.
Tóm lại, gia công CNC các linh kiện điện tử bằng đồng thau, tận dụng lợi thế về độ chính xác, hiệu quả và độ tin cậy cao, được tích hợp sâu vào nhiều lĩnh vực điện tử bao gồm thiết bị truyền thông, điện tử ô tô, điện tử tiêu dùng và điều khiển công nghiệp. Chúng đóng vai trò là yếu tố hỗ trợ quan trọng thúc đẩy ngành công nghiệp hướng tới thu nhỏ, độ chính xác và hiệu suất cao. Với những tiến bộ liên tục trong công nghệ gia công CNC (chẳng hạn như gia công 5-trục, cắt-tốc độ cao và sản xuất thông minh) cũng như những cải tiến hơn nữa về vật liệu đồng thau (như đồng thau có độ bền-cao và đồng thau chống ăn mòn-), các kịch bản ứng dụng cho các bộ phận điện tử bằng đồng thau được gia công bằng CNC sẽ mở rộng hơn nữa, tạo động lực bền vững cho sự đổi mới trong ngành điện tử. Trong các ứng dụng thực tế, nhóm của chúng tôi chọn các loại đồng thau và quy trình gia công CNC phù hợp dựa trên các yêu cầu về hiệu suất sản phẩm cụ thể để giúp khách hàng toàn cầu của chúng tôi đạt được sự cân bằng tối ưu giữa hiệu suất sản phẩm và chi phí. Nếu bạn có nhu cầu về dịch vụ gia công CNC hãy liên hệ với chúng tôi để được báo giá.
